新型供液管路敷设托架的研究与应用

　　一、项目背景

　　传统矿井工作面供液管路采用管钩吊挂方式敷设，需在帮部打固定锚杆，用工量大且固定锚杆无法回收再利用，造成材料浪费。由于巷道帮部凸凹不平直，管路吊挂也不够平直，不够美观，管路无固定，安全系数低。为解决传统管钩吊挂管路方式存在的缺陷，技术人员设计研发了一种新型供液管路敷设托架。

　　二、研究内容

　　根据设计图纸(见图1)，用10#槽钢加工制作新型管路敷设托架。该托架为分体组合式便于快速安装、检修及回撤，且管路敷设平直美观。

　　图1 设计图纸

　　其特点是：管路采用卡箍进行固定牢靠，不易滑脱，安全稳固性能好，安全系数优于传统管钩吊挂方式。

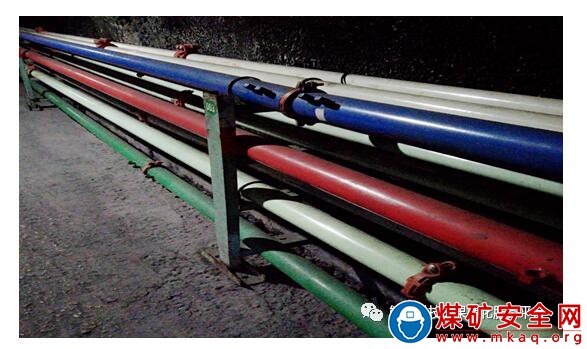

　　图2 现场安装图

　　三、应用效果

　　新型供液管路敷设托架已在国源公司61605工作面推广应用，效果良好，周边矿井纷纷派人到该矿参观学习应用。

　　该新型托架方便了管路安装、检修及回撤，且减少安装工作量和材料消耗，节约材料及安装、检修和回撤工作量成本约10万元/1000米。

　　采用该新型供液管路托架方式敷设管路，安装效果平直美观且标准化程度高方便，具有很好的推广应用价值。
