T92Y-630 型630KN液压铆接机的安全技术操作过程

T92Y-630 型630KN液压铆接机的安全技术操作过程
一  操作人员必须是经过培训考试合格持有操作证，方可独立操作。操作人员应熟悉设备的构造，性能和电气控制系统，会操做、会保养、会排除一般故障。
　　　二  开机前的检查和准备工作
　　　1、检查电气元件和线路是否松动。
2、检查液压元件和管路是否松动（此时放气螺钉不可拧紧）。由于该机是全液压传动，因此必须保持液压油的的清洁，加油前打开油箱盖，检查加油口周围是否清洁，必须擦洗干净后，加油时不得拿开滤油网。
3、起动电动机（检查运动方向，观察是否供油）点动数次，等放气孔油中无气泡后，拧紧放气螺钉，无异常现象后，方可正式启动。
4、按动铆钳上按钮SB3，使活塞循环5次，观察压力表Y-100指针压力（趋进时压力为2.5~3Mpa，接触铆钉至成型后压力为3~31.5 Mpa），无异常现象后，拧紧压力表开关（保护压力表）方可正式铆接。
　　　二  操作
　　　1、油泵电机的启动与停止
用钥匙打开门锁，逆时针方向旋转手柄50°，空气开关接通电源指示灯HL2亮，欲停电机，按急停按钮SB1，油泵电机停止工作。
　　　2、趋进动作
油泵正常运转后，当下铆摸对准铆钉，按铆接按钮SB3，KA5、YV1得电，上铆摸开始趋进，接触铆钉后，SP1低压压力继电器闭合， KA1、YV3得电，开始增压铆接。铆机上铆模在趋进过程中，可任意停留，以便于操作人员对准铆钉。
　　　3、铆模停留
当上铆模在趋进铆钉过程中，如发现铆钉有偏移、漏装现象，松开SB3按钮，上铆模停止不动。
　　　4、继续趋进：当将铆钉偏移等现象排除后，再铆接按钮SB3，使上铆模接近铆钉。
5、增加压力：当上铆模接触铆钉后，压力开始升高，从而获得所需要的工作压力，完成铆接工作。
6、返回动作：当铆接压力达到所调值时，高压压力继电器SP2闭合，KT1、KA3、KA2、YV2得电（YV1、YV3失电），上铆摸开始返回，返回时间可通过调整KT1而定。
7、开门与断电：当需开控制箱时，可将门锁手柄顺时针旋转50°，空气开关即断电，再顺时针旋转50°，门即可打开。
　　　四  注意事项
　　　为确保安全生产，油箱左下角有保护接地端子，在现场布线时，必须将此处与车间保护地线可靠连接。
　　　本机床最大铆接力为630KN，可用于热铆φ27、冷铆φ16以下各种直径的铆钉。
　　　如需铆接较小直径的铆钉，可根据表—1所示的工作压力，调整高压压力继电器（HED40P10/350ZS）以得到所需的铆接力，以免因铆接力过大而导致铆裂或工作变形。
　　　其调整步骤如下：
　　　a 松开压力继电器（HED40P10/350Z14L220S）调整压力的锁紧螺钉。
　　　b开动铆接机从上下铆模接触后，压力表Y-100所示最大值为此时的工作压力。
　　　c调整压力继电器的发讯压力到所需的压力。
　　　d锁紧锁紧螺钉，机器即可在需要的铆接力状态下工作。
　　　调整完毕。

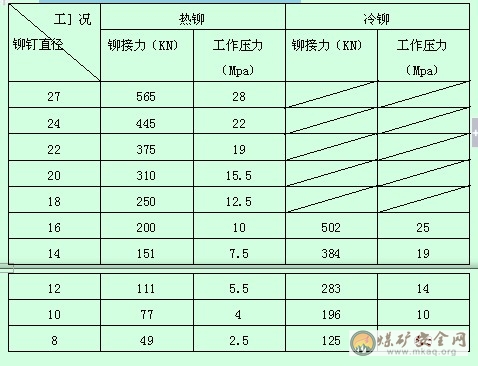

　　　表-1  铆接力及工作压力与铆接力工况对应表
